手機知識分享：無線充電和手機無線充軟板

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：972發布日期：2024-11-05 08:55【大中小】

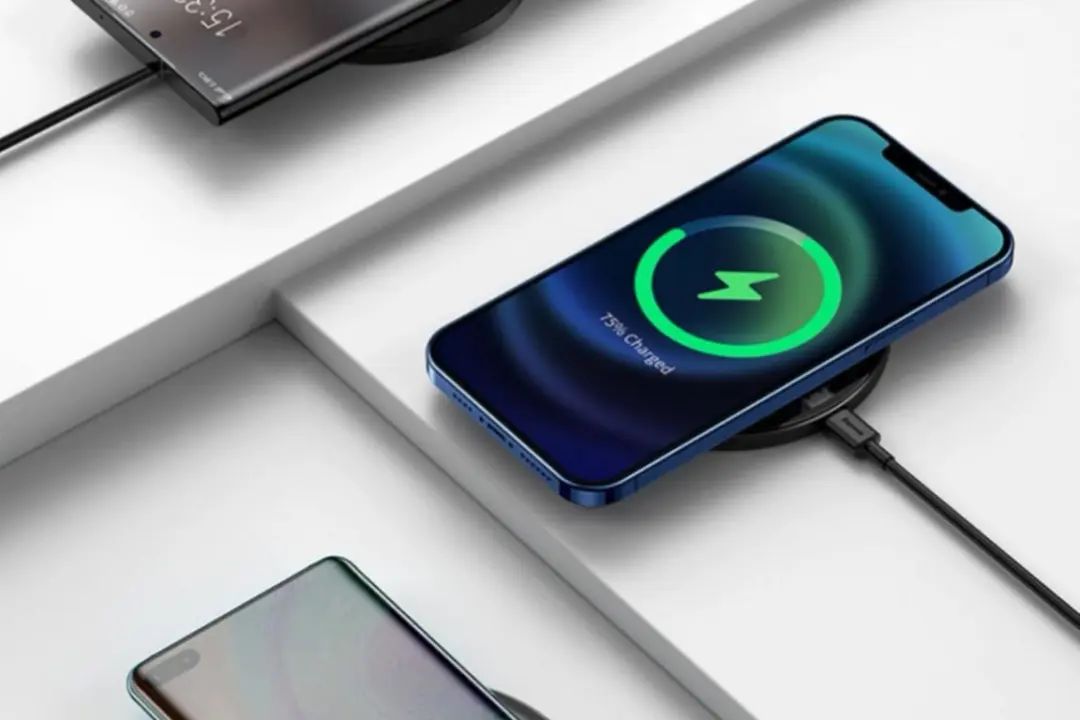

隨著互聯網技術的快速發展，那些高端旗艦手機無線充電技術成為了主流。那么無線充電具體是怎么樣的，原理是什么？背后支持這項技術的又是什么？今天深聯小編給大家介紹一下無線充電相關的知識，感興趣的朋友一起來看看吧！

無線充電技術本身并沒有大家想象的那么神秘，它的誕生由來已久。其實早在1894年，尼古拉·特斯拉就展示了磁共振耦合（Magnetic Resonant Coupling），就是兩個電路之間產生磁場來通過空氣傳輸電。簡單來說，這是就是一項電與磁的轉換技術。

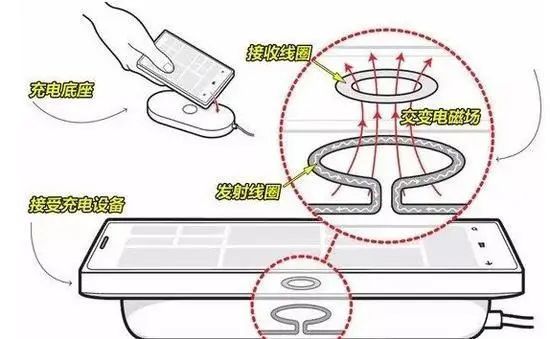

電生磁，磁生電，電和磁場在一定條件下其實是能夠互相轉換的。無線充電就是在無線充電基座（發射器）里將交流電轉成磁場輸出，而設備（接收器）再將磁轉成交流電給設備使用。這樣一個過程就實現了無線充電。

目前無線充電的方式主要有四種：電磁感應技術、磁共振技術、微波技術和電場耦合技術。其中電磁感應這種方式技術更為成熟，充電效率更高，而且它的電路結構也比較簡單。所以大部分手機目前采用的就是這種電磁感應式的無線充電。

支持這項技術就需要用到手機無線充軟板

手機無線充軟板是手機無線充電系統中的一個關鍵部件，通常由柔性線路板（FPC）制成，具有柔韌性、可彎曲等特點。以下是關于它的詳細介紹：

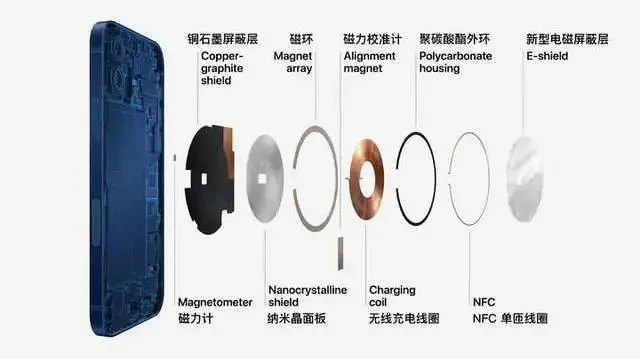

手機無線充FPC結構組成：

- 感應線圈：這是手機無線充軟板的核心部分，主要由回形線圈、跳線和焊接 pad 構成。回形線圈用于產生磁場，當與發射端的磁場相互作用時，便能夠?qū)崿F(xiàn)電能的傳輸。跳線用于連接不同的線路部分，確保電流的順暢傳輸，焊接 pad 則是用于與其他電子元件進行焊接連接。

- 基材：一般采用聚酰亞胺（PI）等柔性材料作為基材，這種材料具有良好的柔韌性、耐高溫性和絕緣性，能夠滿足手機無線充軟板在各種使用環境下的要求。

- 覆蓋膜：覆蓋在電路表面，起到保護電路、絕緣和防潮等作用。覆蓋膜的材料通常也是具有良好柔韌性和絕緣性的聚合物材料。
