軟板結構與生產設計
搭配殘銅面的軟板設計

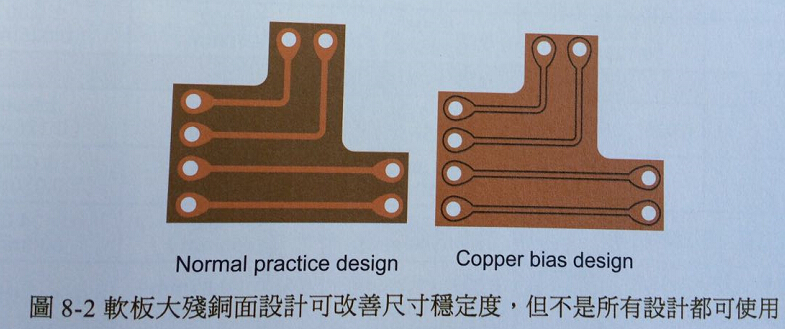

如果沒有重大的矛盾問題，業者會喜好使用加大殘銅面設計來強化尺寸穩定度，簡單示意如圖8.2所示。

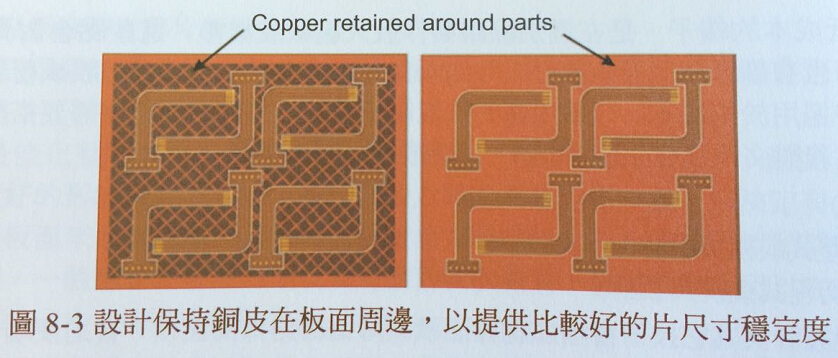

如前所述，使用軟板的其中一個目的是為了要降低產品重量，這也會影響到是否留下殘銅的判斷。如果降低最終產品重量是關鍵，則有需要去除一點銅，這同時也會降低尺寸穩定度。另外一個維持銅的原因是要降低銅蝕刻數量，這樣制程減少了化學品用量而比較具有環境友善性。圖8-3所示，為典型軟板邊緣銅面維持的設計范例。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
