柔性線路板之語音識別芯片內部電路

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：5904發布日期：2016-04-25 10:34【大中小】

柔性線路板：柔性線路板廠的語音識別電路的工作過程通常分為兩步：建立樣本和識別樣本。

柔性線路板

所謂建立樣本是指將特定的語音輸入的過程。如可以對著話筒輸人“請進”等語音，語音芯片接收“請進”這個語音后，先對其進行放大、整形，再對其進行帶通濾波，濾除不必要的高頻和低頻成分，經壓縮后，再送入A/D轉換器，將其變成數字信號。這樣做可以保證在有足夠鑒別精度的前提下，減少CPU對數據的處理量，以節約RAM的空間和提高芯片對語音識別的速度。

經過以上過程，在CPU的控制下，將所輸人的語音信號以數字信號的形式存人了語音樣本區，即完成了第一步建立樣本。輸人語音時需注意，人在講話時，不能離話筒太近，也不能離話筒太遠，說話時音量不能太大，也不能太小，以免引起失真，而不利于建立樣本。當樣本建立后，如果有語音再輸入話筒，芯片就開始識別樣本。

如再說“請進”，芯片便將這個語音進行處理（放大、整形、濾波、壓縮、A/D轉換），轉換成數字信號后，將它與所建立的樣本逐個進行比較，當找到這個語音信號與某個樣本信號相同時，芯片便輸出該區的區號，即可以從芯片的數據總線上得到一個數據，對這個數據進行相應的處理后，便可以驅動相應的執行機構動作，如這時門就自動開了，請客人進人房間內。當將所輸人的語音信號與所建立的樣本逐個進 行比較，比較后找不到與這個語音信號相同的樣本信號時，芯片就發出識別失敗的信號。這就是第二步識別樣本。

柔性線路板

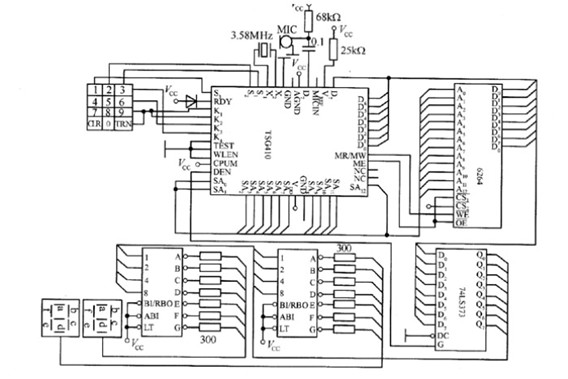

在上圖中，鍵盤的作用是建立字段號，共有12個鍵，其中，0～9是數字鍵，TRN是語音樣本建立鍵，CLR是語音樣本消除鍵。LED數碼顯示的作用是顯示每次建立樣本時語音所存人的區號和每次識別后輸出識別的結果。6264是8KB的SRAM，用于存儲數據和參數。74LS373是數據鎖存器。
